目前，預裝式箱式變電站已廣泛應用于城市供電、農村10kV～110kV中高壓小型變(配)電所、工礦企業、以及流動作業變電所的建設及升級改造工程中，其易于深入到電力負荷中心進行集中供電，減少了供電半徑，提高了配電線路末端供電電能質量，尤其適用于城市建設、農村電網技術升級改造、野外施工供配電等工程領域。
一、預裝式箱式變電站技術先進安全可靠：
箱式變電站其箱體主要采用國內較為領先的技術和生產工藝，其外殼一般采用鍍鋁鋅鋼板;其內部框架采用標準的集裝箱材料及制作生產工藝，具有非常良好的防腐蝕性能，能夠保證設備20a不銹蝕;箱變內封板采用鋁合金扣板，其夾層中封填防火保溫性能較為優越的材料;變電站箱體內部安裝自動調節空調及除濕裝置，電氣設備在正常運行過程中不受自然氣候環境和外界污染等因素的影響，可以保證變電站在-40℃～+40℃溫度范圍內始終保持安全穩定、節能經濟的運行性能。變電站箱體內的電氣一次設備采用單元真空開關柜、干式配電變壓器、干式電壓(電流)互感器、以及真空斷路器(配備電動彈簧操作機構)等國內先進的技術設備，產品按照全絕緣結構設備，無裸露帶電部分，完全能到零觸電事故運行需要，且全站可實現無油化自動運行，二次設備集成自動化水平較高，大大減少了變電站運行維護工作量，能夠?qū)崿F(xiàn)無人值守等功能。
二、預裝式箱式變電站集成自動化水平較高：
箱式變電站采用全站集成化、智能化一體化設計方案，其繼電保護系統采用微機綜合自動化保護裝置，分散安裝，可以實現變電站無人值守“四遙”功能，即遙測、遙信、遙控、遙調。變電站內部各控制系統單元均具有獨立運行功能，可以通過微機保護系統實現的運行參數的遠方設置，對箱體內部濕度、溫度等參變量的遠程調節控制，滿足無人值班的功能需求。
三、預裝式箱式變電站工廠預制：
箱式變電站按照組合式結構進行設計，設計人員只需要根據工程實際需要情況，設計出電氣一次主接線圖和箱外設備，就可以按照箱式變電站廠家所提供的箱式變電站規格、型號、組合方式等設計出完整的方案。設計人員所選用的電氣設備在工廠進行一次組合安裝、調試合格后，就能投入到工程實際應用中。箱式變電站真正實現了變電站制造工廠預制化，不僅簡化了設計思路、方案，同時縮短了工程施工周期，現場安裝調試施工僅需將已組裝完好的箱體進行定位，將箱體間隔間的電纜聯接，并進行保護定值校驗、傳動試驗、以及其它相關調試工作后，就能投入都實際工程應用中。

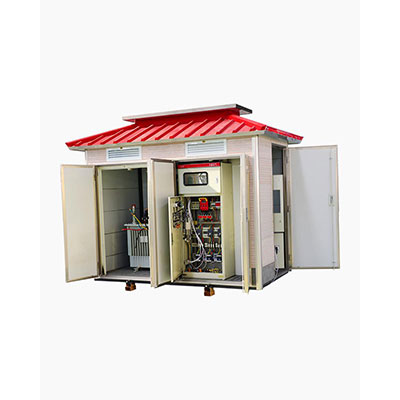

預裝式箱變內部結構圖
四、預裝式箱式變電站組合方式靈活:
箱式變電站由于其內部結構比較緊湊，且每個間隔均按照獨立集成系統設計方案，這使得箱式變電站在實際選用中根據需要其組合方式較為靈活，可以全部采用箱式結構，即將高壓側和低壓側電氣設備全部設置在箱體內，組成全箱密封式變電站;也可以按照設計要求將高壓側電氣設備置于箱體外部，低壓側電氣設備及控制保護系統裝備置于箱體內部安裝。

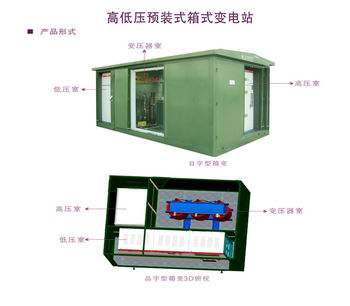

預裝式變電站靈活的組合形式
五、預裝式箱式變電站綜合投資經濟效益高：
從大量工程實際應用經驗可知，箱式變電站與同規模容量的綜合自動化變電站相比，其在經濟性能方面大約可以減少40%～50%的綜合投資;在技術性能方面，其運行安全可靠性非常高。選用箱式變電站基本不存在房建工程量，其占地面積較小，對于我國可用耕地面積不斷減少的條件下，占地面積較小的箱式變電站已成為變電站建設發展的必然方向，將高壓、變壓器、低壓電氣設備進行集中一體化布置，符合我國節約土地的基本政策要求。
