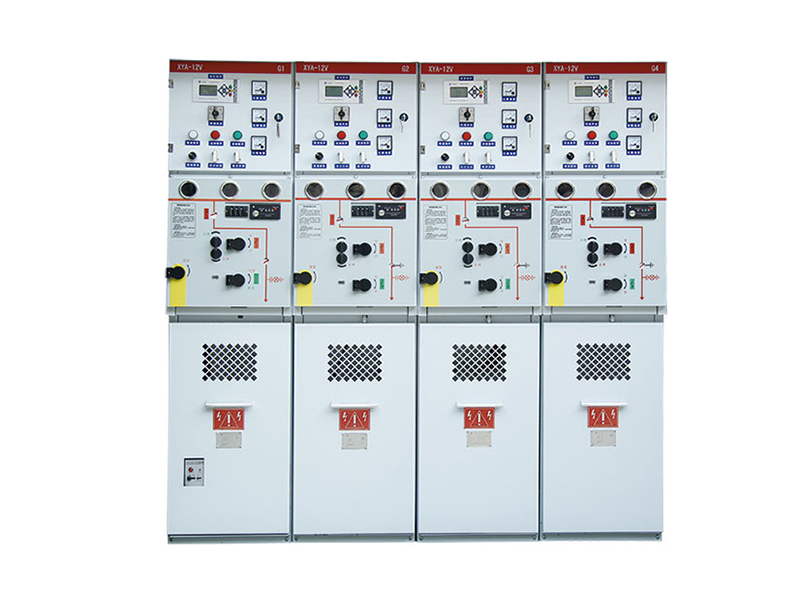

ZHGT固體絕緣環網柜

?

一、固體絕緣環網柜的概述：

是一種集外固封，絕緣母線及組合單元小型化三種技術于一體，開關與高壓帶電部件采用環氧樹脂進行整體澆注，以環氧樹脂固封作為帶電體對地及相間絕緣的新型配電設備。固體絕緣環網柜不排放任何有毒物質，無漏氣爆炸與內部燃弧的隱患，具有絕緣性能高，整體強度高，免維護等特點。  固體絕緣環網柜根據不同的配置，可實現開斷負荷電流、開斷短路電流、雙電源進線手動與自動切換、電流速斷保護、小電流接地系統的單相接地保護、通信等功能。

二、固體絕緣環網柜的構成及原理：

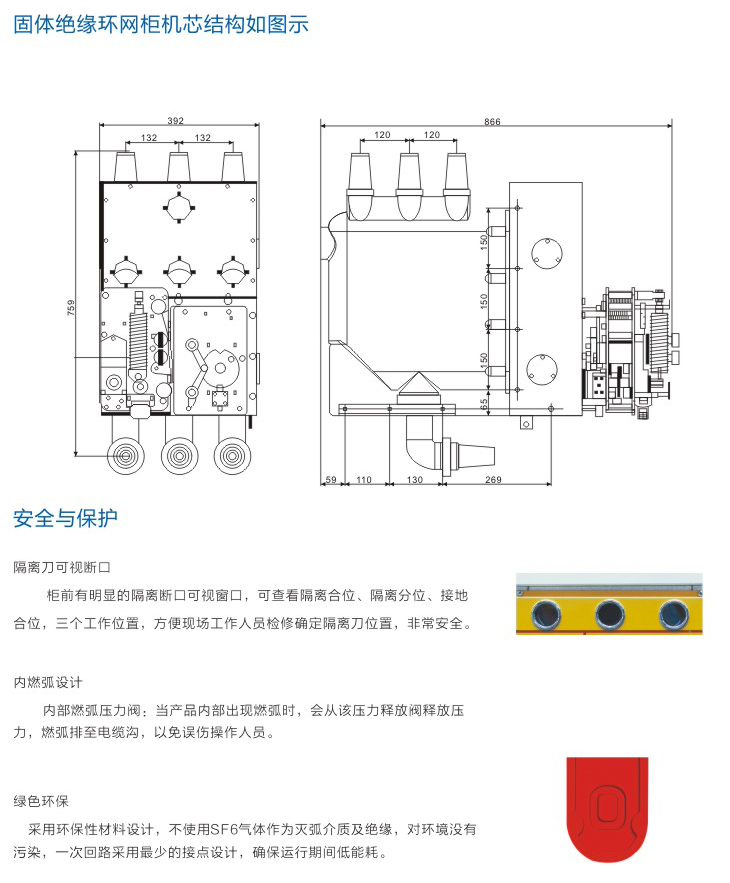

1.固體絕緣環網柜的構成：

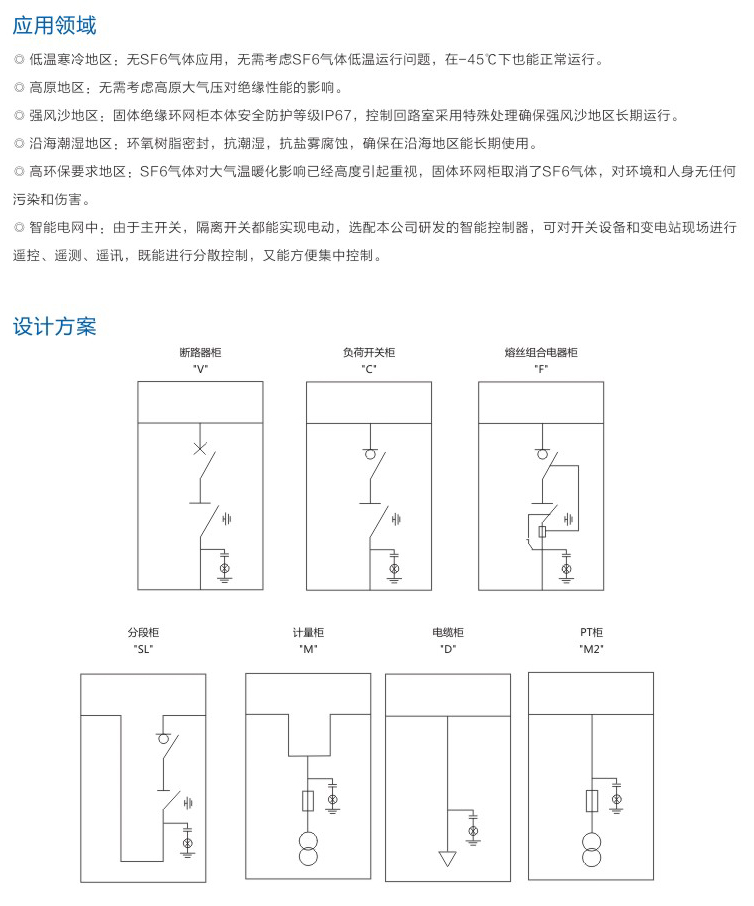

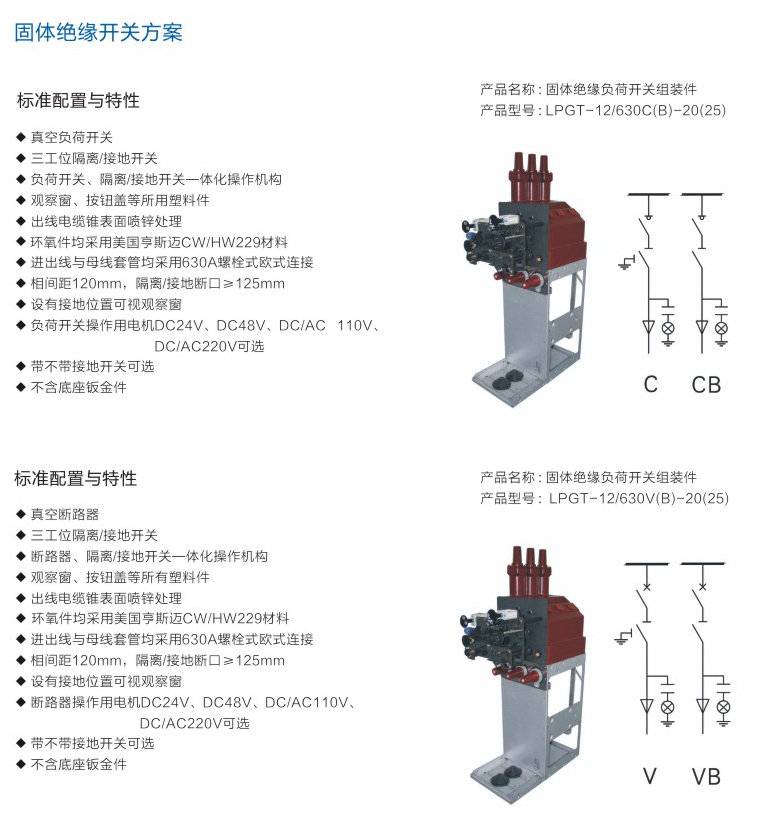

V單元（斷路器單元）

C單元（負荷開關單元）

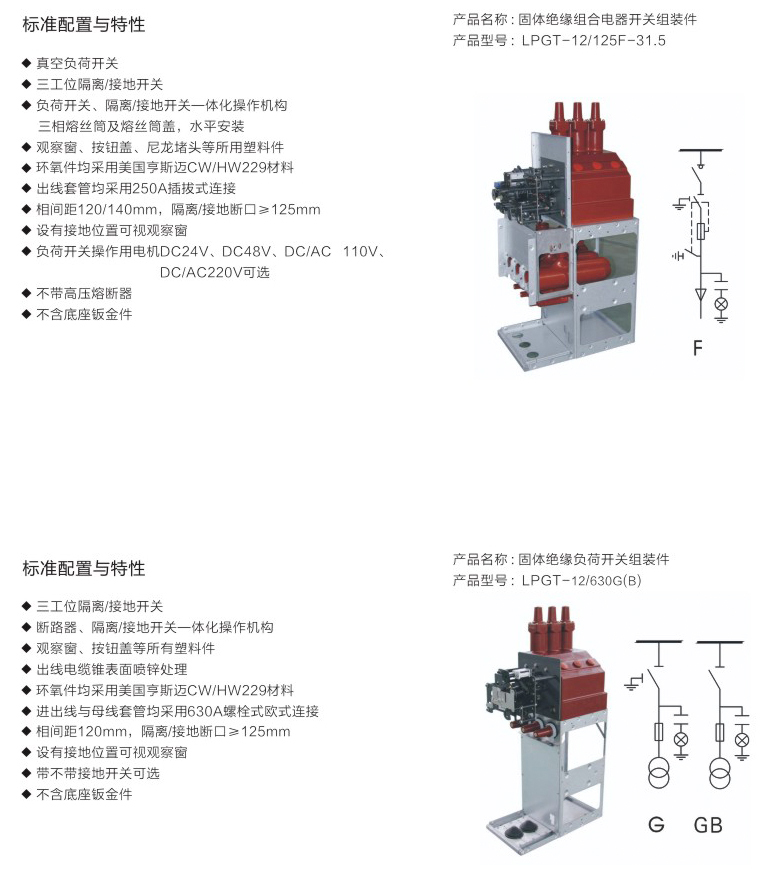

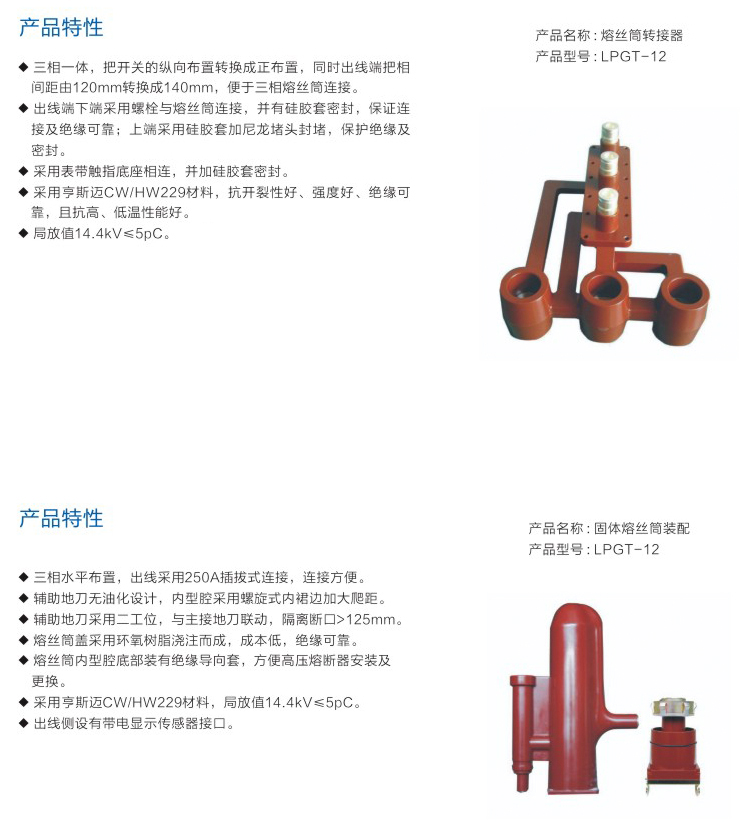

F單元（組合電器單元）

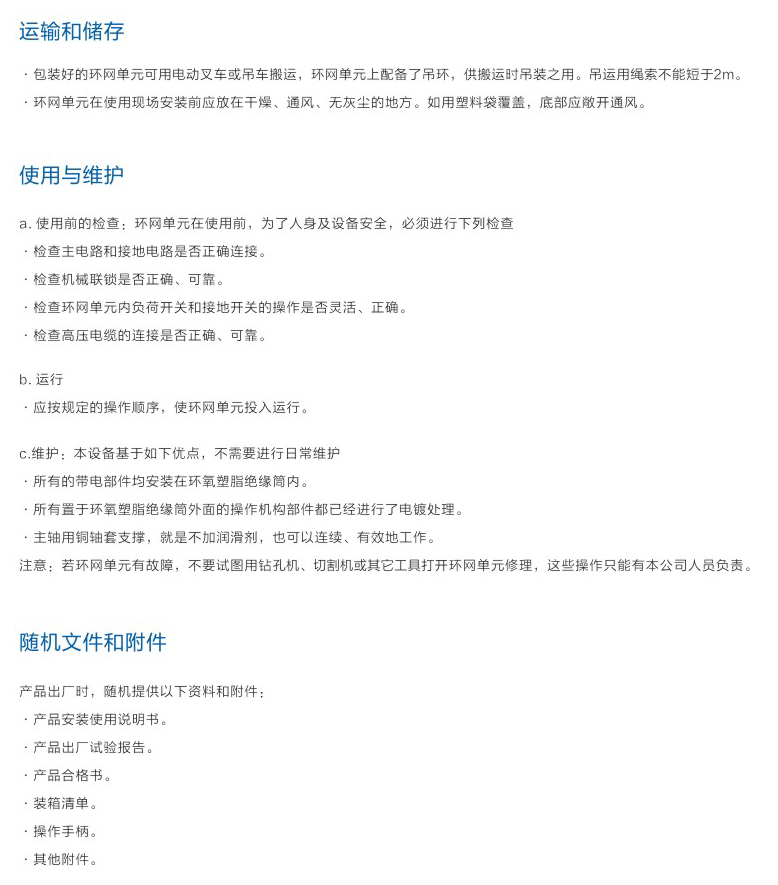

注：每個單元可以單獨使用也可自由擴展，其結構分為儀表室，操作機構，一次部份。儀表室可配備微機保護裝置（控制器），機構為專用的彈簧操作機構，一次部份采用APG自動凝膠工藝，將開關和滅弧室完全固封在環氧樹脂中，并有專用接頭和母線相連。

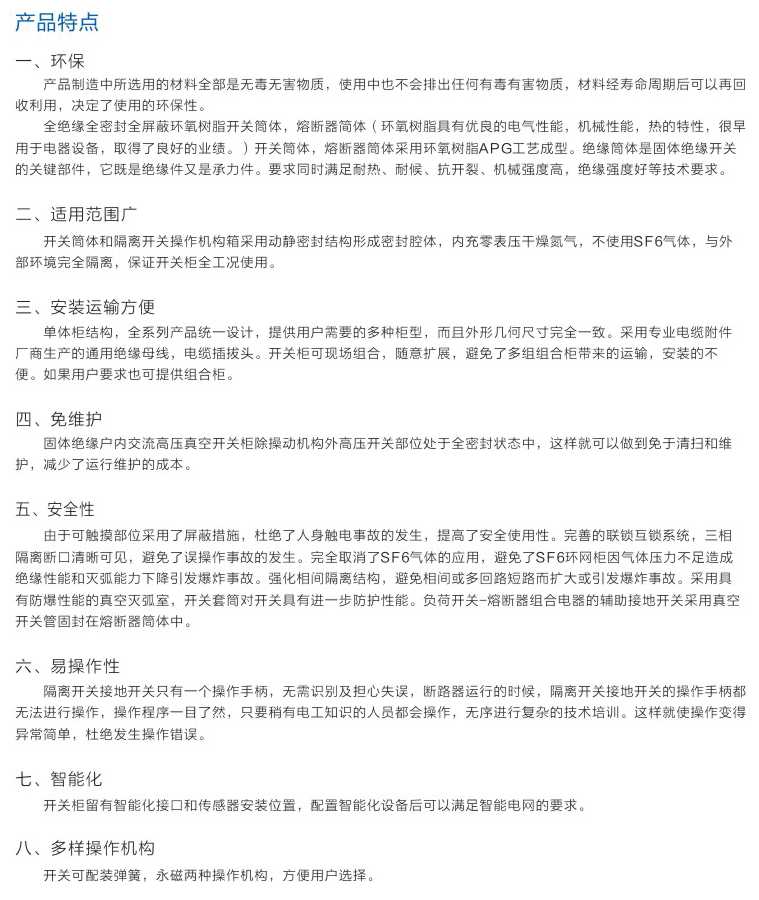

2.固體絕緣環網柜的產品特性：

1. 滅弧室的設計開關選用的滅弧室采用專用的銅鉻觸頭材料，R型縱磁場觸頭，以及完全一次封排工藝，該滅弧室開斷短路電流能力及穩定性、電壽命、溫升以及絕緣水平都教之前的滅弧室(銅鋁觸頭材料、杯狀縱磁場觸頭結構、以及不完全一次封排工藝)有了明顯提高。

2. 操動機構的設計機構采用與開關配合一體的彈操機構即隔離開關和主開關彈操機構為一整體、可方便實現互鎖，切機構零件少。減少了不必要的傳動環節，可靠性高且可根據用戶需要配手動、電動操作。

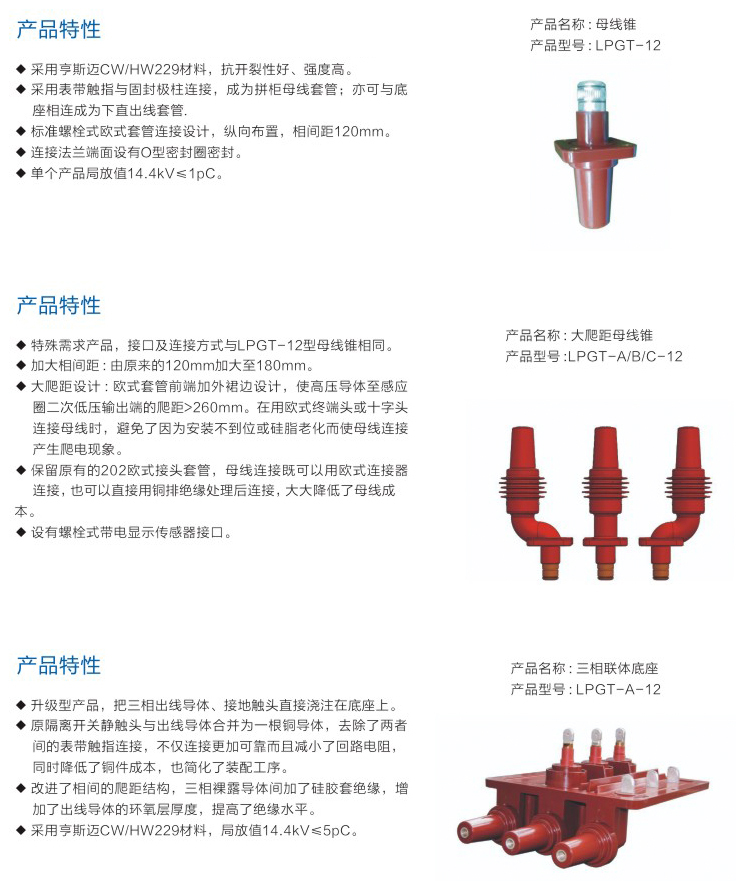

3. 一次部分工藝設計開關一次部分采用APG自動凝膠工藝、將導電回路完全固封在環氧樹脂中、并且三相分體式、這種設計充分考慮了國家標準和殘酷環境下使用的有關要求、配合防洪型可觸摸專用插頭、及微機保護真正實現全密封、全絕緣、免維護、小型化、智能化的配電要求。

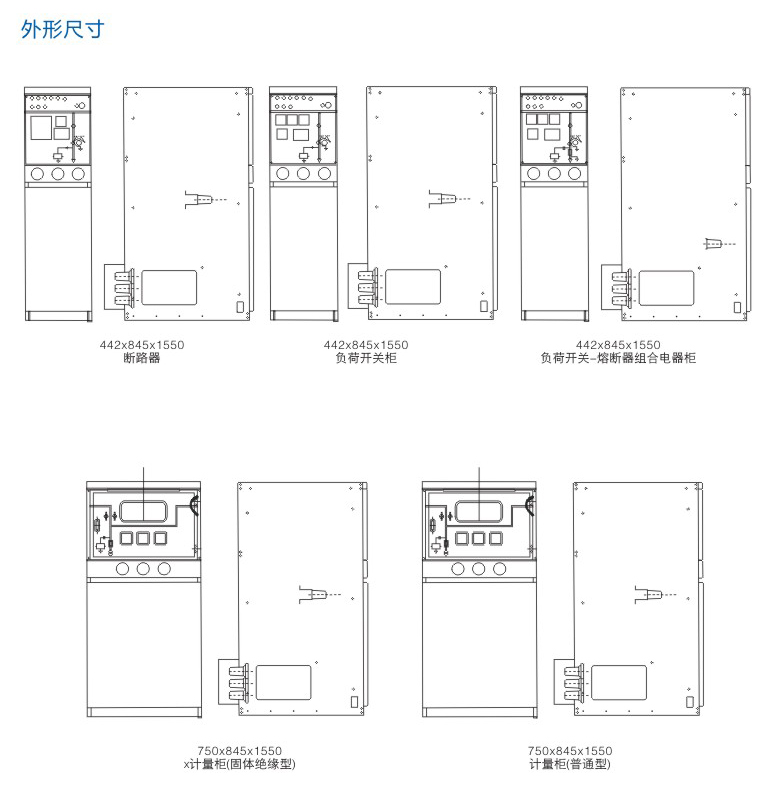

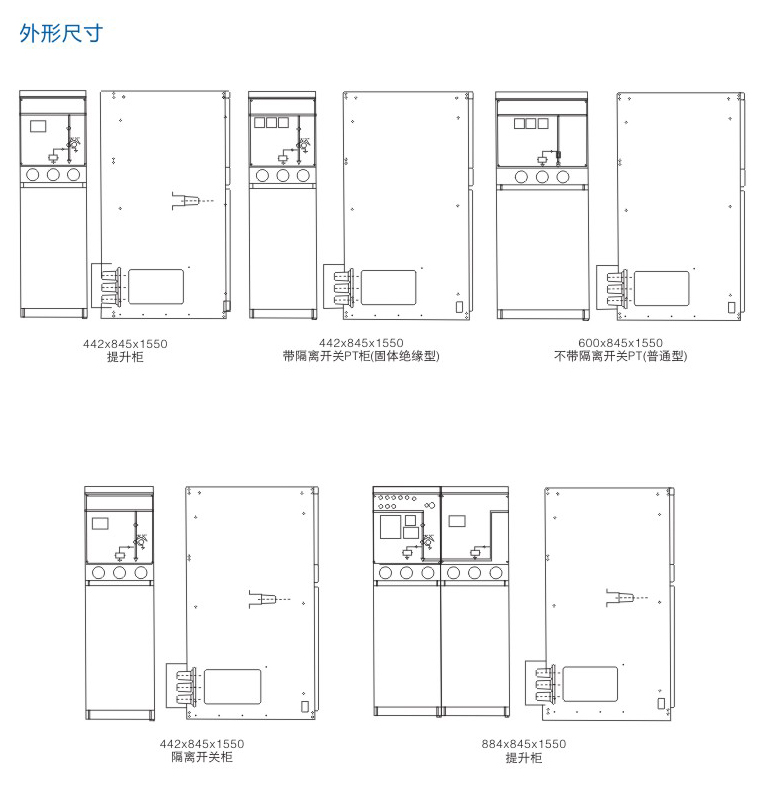

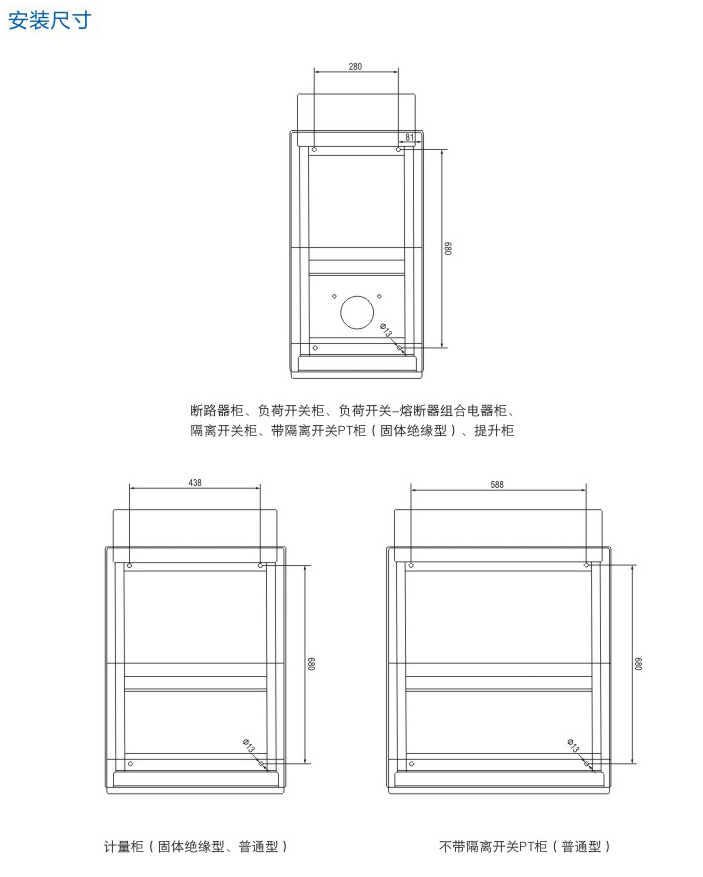

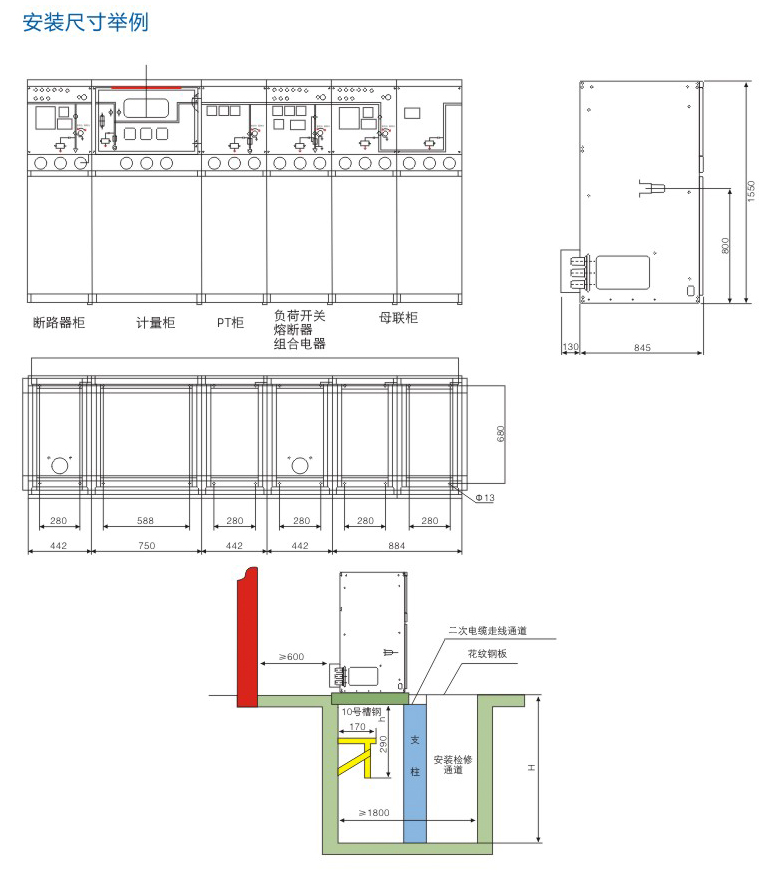

4. 固體絕緣環網柜實現了綠色環保，無污穢，體積小，安全可靠并與智能化結合的免維護的新一代產品，其單個單元寬400MM，深750MM，高1140MM，可單獨使用也可并柜，是真空技術與絕緣技術的完美結合，在滅弧和絕緣性能上完全取代了SF6氣體，符合國家提昌的電氣產品減少廢氣污染的要求。

5. 發展趨勢：固體絕緣環網柜全面取代SF6環網柜。

三、產品的主要技術參數：

特性參數                 V單元    C單元    F單元

額定電壓（kV）           12       12       12

額定頻率（Hz）           50       50       50

額定電流（A）            630      630      630

額定短路開斷電流（kA）   31.5     /        31.5

額定電纜充電開斷電流（A） /       10       10

額定短時耐受電流（kA）    31.5    20       /

額定短時耐受時間（S）     3       3        /

額定峰值耐受電流（kA）    80      50       /

額定短路關合電流（峰值）(kA) 80   50       /

額定開斷轉移電流（A）     /        /       3150

?
