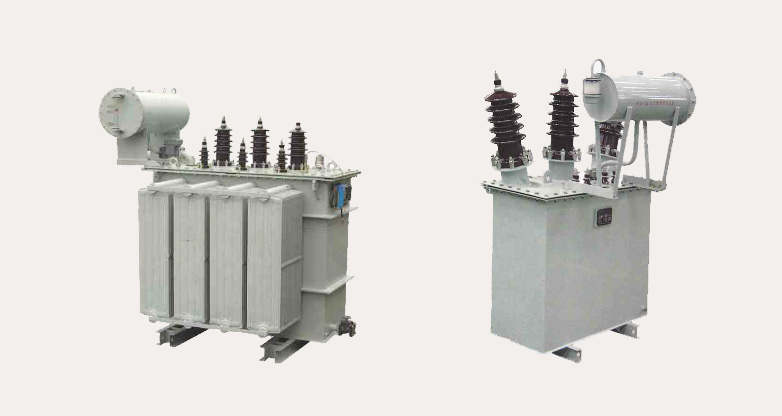

S9/S11-35系列油浸式變壓器

?

■ 本產品適用于三相50Hz,110kv級的輸變電系統。是各變電所,發電廠的主要設備。
■ 本公司產品的鐵心采用優質硅鋼片,多級階梯疊積而成。具有低損耗、低噪音、抗短路能力強等特點。已廣泛應用于各變電所、發電廠,受到用戶一致好評。


結構特征

■ 鐵心結構獨特,采用D型鐵心軛，45°斜接縫。
■ 鐵心與油箱全方位定位,可保證運輸中抗沖擊。
■ 繞組設計合理，線圈采用內外撐條結構。各線圈之間,線圈與鐵心之間采用高強度硬紙筒,增強了線圈抗短路沖擊能力。
■ 鐘罩式平頂油箱,箱壁采用折彎瓦楞結構,增強了油箱的機械強度,外形美觀大方。

使用環境

■ 海撥高度：≤1000米
■ 環境溫度：最高溫度+40℃,最高月平均溫度+30℃; 最高年平均溫度+20℃;
■ 安裝環境：安裝地點傾斜度<3°,無明顯污穢和腐蝕、可燃性氣體。

?
