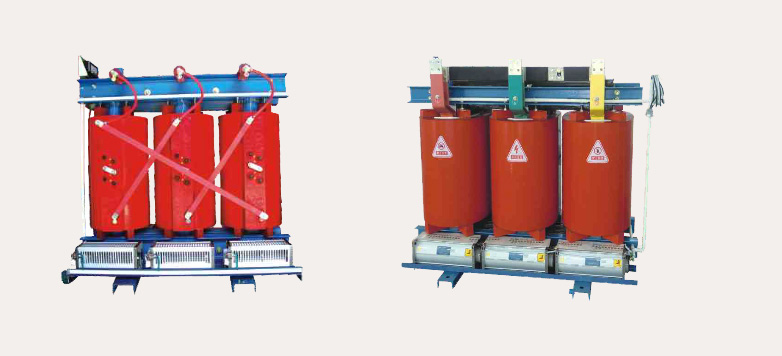

SCB9-10系列干式變壓器

?

結構特征

■ 鐵芯
   由優質冷軋電工硅鋼片組成
■ 低壓繞組
   由整張銅箔線圈組成
■ 高壓繞組
   由真空繞注的分段式雙玻璃絲包線圈組成
■ 低壓端子
■ 高壓端子
   接線方式可變，便于優化安裝設計
■ 彈性墊塊
   防止機械共振，降低噪聲
■ 夾件和小車
   小車的滾輪能夠旋轉90°便于縱向或橫向移動
■ 填料型樹脂絕緣
   具有防潮與抗濕熱。阻燃和自熄特性。

技術特點

 環氧樹脂澆注干式變壓器引進國外先進技術研制而成，產品具有以下特點：
■ 局部放電值低
    由于線圈在真空狀態下澆注，極大地防止線圈內氣泡的產生，所以局部放電量完全達到國家的有關標準規定。
■ 耐雷電沖擊能力強
   雷電沖擊電壓沿繞組的起始分布影響變壓器繞組絕緣的損壞程度，箔式繞組起始電壓分布接近線性，因此，我公司的變壓器具有很好的耐雷電沖擊能力。
■ 抗短路能力強
    低壓繞組的銅箔寬度就是電抗高度，低壓電流按繞組間的安匝平衡要求匹配，高、低壓繞組因短路引起的軸向力幾乎為零。
■ 抗干裂性能好
    我公司變壓器采用填料型樹脂和全銅箔結構，絕緣材料與銅導體的熱膨脹系數最相近，有效防止線圈開裂。公司已進行了各種抗開裂試驗，如冷熱交變試驗，熱沖擊試驗和快速老化試驗，試驗結果表明我公司的技術尤其能滿足低溫、高溫及溫度變化范圍大的使用場合，并且能滿足長期運行后的抗開裂要求。
■ 過負載能力強
    若相同容量的變壓器負載損耗相等，則銅箔的截面積將相 應較放大，體積增大后，填料樹脂用量多，因此繞組的熱容性大，變壓器短時過載能力強。
■  阻然特性好
    采用填料型樹脂澆注工藝有利于環境保護，公司變壓器具有免維護、防潮、抗濕熱、阻燃和自熄特性。在電弧的高溫燃燒下，不產生任何有毒氣體。公司優異的阻燃特性在燃燒試驗中得到證實。
    公司產品具有很好的環境適應能力，按歐洲HD464標準，滿足環境等級為E2，耐候等級為FC2，阻燃等級為F1，可用于商住區、地鐵、電廠、輪船、海洋鉆井平臺等各種環境及使用條件惡劣的場 所。
■ 噪聲低
    我公司變壓器采取一些特殊的結構和設計，使得噪聲大大降低，其整體噪聲水平較國家專業標準中的噪聲值低10-13dB(A)以上。
■ 損耗低
    SCB9系列與國內通常使用的“8”型產生相比，總損耗平均降低10~15%。具有很好的經濟效益。

?
